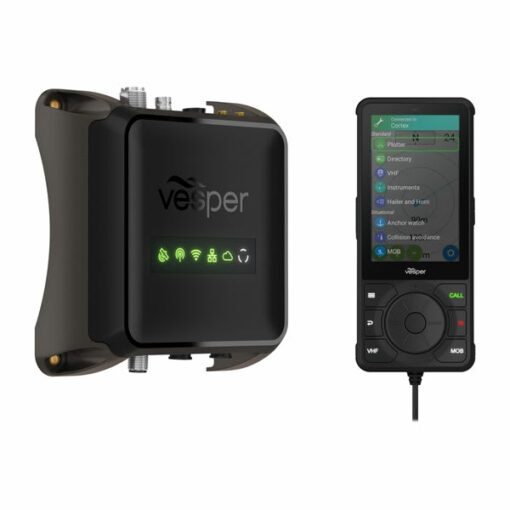

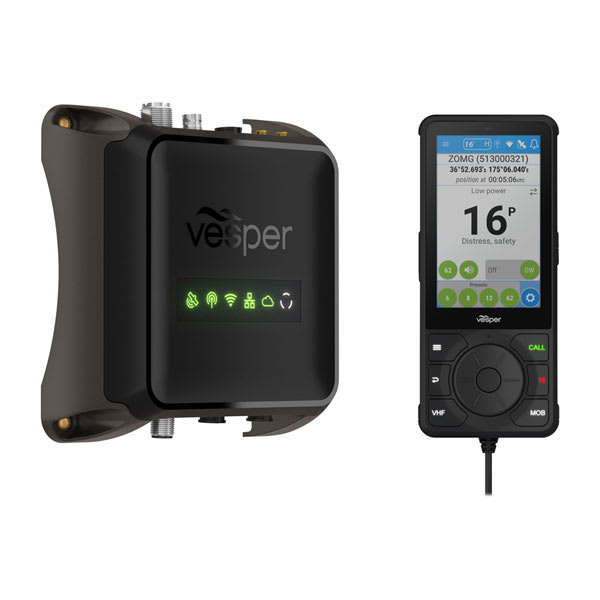

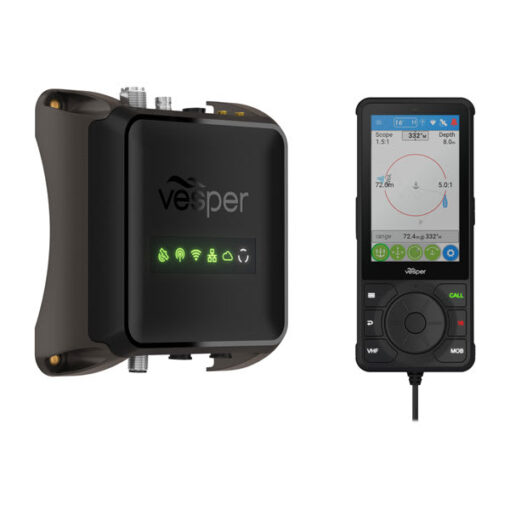

Das Garmin Cortex V1 ist ein Wendepunkt in der maritimen Kommunikation.
Mit seinem intuitiven und zuverlässigen Touchscreen-Handgerät bietet dieses revolutionäre Gerät unvergleichliche Klarheit, große Reichweite und hervorragende Audioqualität in jedem UKW-Netzwerk. Der Cortex V1 geht noch weiter als je zuvor und bietet fortschrittliche AIS-Kollisionsvermeidungsfunktionen, damit Ihre Mannschaft jederzeit sicher ist. Darüber hinaus können Sie mehrere Systeme an Bord oder von einem externen Standort aus problemlos steuern und überwachen.
Profis in der Schifffahrtsbranche werden das zusätzliche Maß an Sicherheit zu schätzen wissen, das die AIS-Kollisionsvermeidungstechnologie des Cortex V1 bietet, während sie gleichzeitig klare Gespräche über die UKW-Netzwerke führen können. Das bis ins kleinste Detail durchdachte Touchscreen-Handgerät verbessert die Benutzerfreundlichkeit durch sein einfaches und dennoch leistungsfähiges Design und ist damit sowohl für den Freizeit- als auch für den professionellen Einsatz ideal.

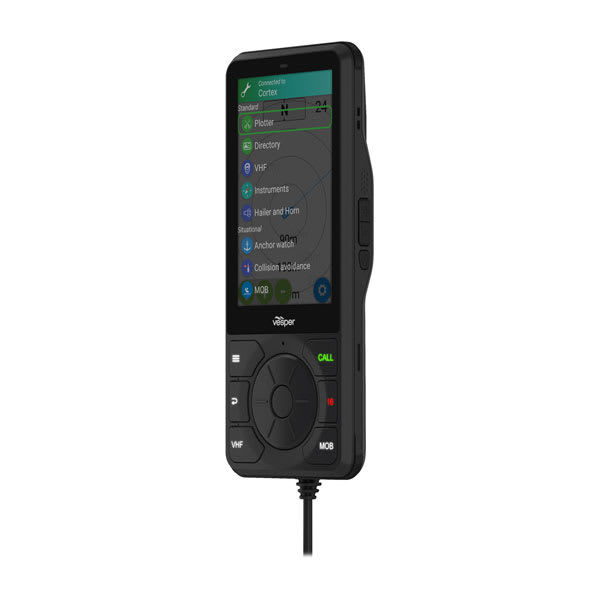

Das Garmin Cortex V1 ist das perfekte Unterwasser-Kommunikationssystem für jede Art von Schiff. Mit seinem hochentwickelten SOTDMA AIS-Transponder können Sie sicher sein, dass Sie Sprachwarnungen und Hinweise auf potenzielle Kollisionsgefahren zuverlässig erhalten. Das mitgelieferte Cortex H1 Handgerät verfügt über einen Touchscreen, ein Click Wheel und spezielle Tasten, so dass Sie Ihre Umgebung mit nur einer Hand steuern können. Darüber hinaus bietet dieses Gerät eine überragende Klangqualität von bis zu 85 dBA, so dass alle Geräusche klar und deutlich zu hören sind, egal wie weit Sie unter Wasser sind
Mit den Cortex-Apps haben Sie den Luxus, Ihre Bootssysteme von Ihrem kompatiblen Smartphone aus fern zu überwachen und Benachrichtigungen zu erhalten, sobald eine Gefahr erkannt wird. Wenn Sie das Gerät an ein NMEA 2000®-Netzwerk anschließen, können Sie die Daten auf angeschlossenen Multifunktionsdisplays und Kartenplottern anzeigen lassen, was die Navigation insgesamt vereinfacht. Sorgen Sie mit dem Garmin Cortex V1 System dafür, dass jede Ihrer Fahrten auf See sicher ist!
222
Allgemein |
|
Abmessungen des Geräts | M1: 168 x 168 x 58.7 mm (6 5/8-Zoll x 6 5/8-Zoll x 2 5/16-Zoll) H1/H1P: 164.8 x 71.8 x 21.4 mm (6 1/2-Zoll x 2 13/16-Zoll x 7/8-Zoll) |
---|---|
Gewicht | M1: 770 g H1: 285 g H1P: 235 g |
Wasserdichtigkeit | IPX7 |
Betriebsspannung | M1: 9-33V H1/H1P: Kompatibel mit 12 bis 24 V |
Stromaufnahme | 12 V: Maximal 6 A, 700 mA m |
Betriebstemperatur | -25 °C bis +55 °C |
VHF-Sprachkommunikation | Ja |
ATIS | Ja |
Senderfrequenzfehler | Weniger als 300 Hz |

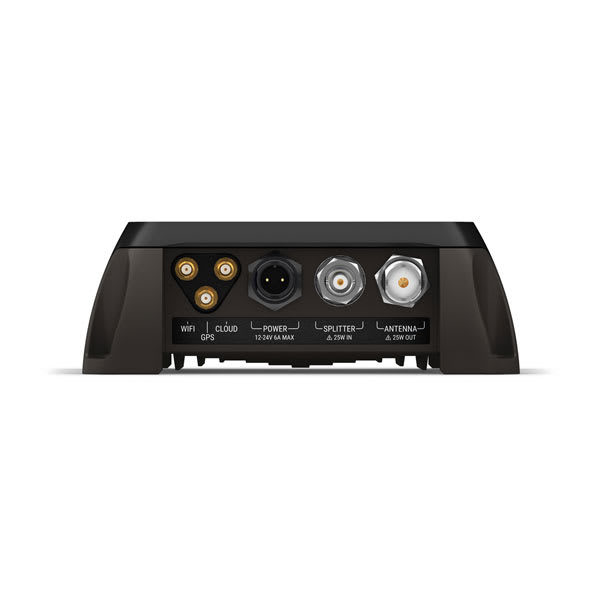

ANT-Anschluss | SO239 |
Splitter | Maximale Leistungsaufnahme: 25 W Einfügedämpfung: RX: 0 dB, TX: < 2 dB |
Splitteranschluss | BNC |
VHF-Sprachkommunikation |
|
VHF-Frequenzbereich – Senden | 156.025–161.600 MHz |
---|---|
VHF-Frequenzbereich – Empfang | 156.050–163.275 MHz |
Spezielle VHF-Empfangskanäle | 3 |
VHF-Leistungsabgabe | 25 W, 1 W (hoch, niedrig) |
Region | USA, Kanada, International |
Empfindlichkeit (12 dB SINAD) | -116 dBm |
Auswahl danebenliegender VHF-Kanäle | 80 dB |
Nebenempfang | 70 dB |
VHF-Intermodulation | 70 dB |
Nebenwellen-Aussendungen | Weniger als -80 dBc (bei 25 W) |
Maximale Audio-Ausgangsleistung | 10 W, < 1% THD |
Maximaler Antennengewinn | 6 dBi |
Class D DSC |
|
Klasse | Class D |
---|---|
Spezielle DSC-Empfangskanäle | One |
Empfindlichkeit (1% BER) | -113 dBm |
Auswahl danebenliegender DSC-Kanäle | 80 dB |
DSC-Intermodulation | 70 dB |
AIS |
|
Klasse | SOTDMA, Klasse B |
---|---|
Spezielle AIS-Empfangskanäle | 2 |
Frequenzbereich | 156.025 – 162.025 MHz |
AIS-Leistungsabgabe | 5W |
AIS-Empfindlichkeit (20% PER) | -113 dBm |
Auswahl danebenliegender AIS-Kanäle | 80 dB |
AIS-Intermodulation | 67 dB |
GNSS |
|
GNSS-Empfindlichkeit | -167 dBm |
---|---|
Konstellationen | GPS, GLONASS, BeiDou, Galilleo |
Kanäle | 72 |
Differenzialunterstützung | SBAS, WAAS, EGS |
Navigationsrate | 10 Hz |
Anschluss | SMA |
Zertifizierungen | IEC 61108 |
Funktionen | Anti-Jamming, Manipulationsschutz |
Networking |
|

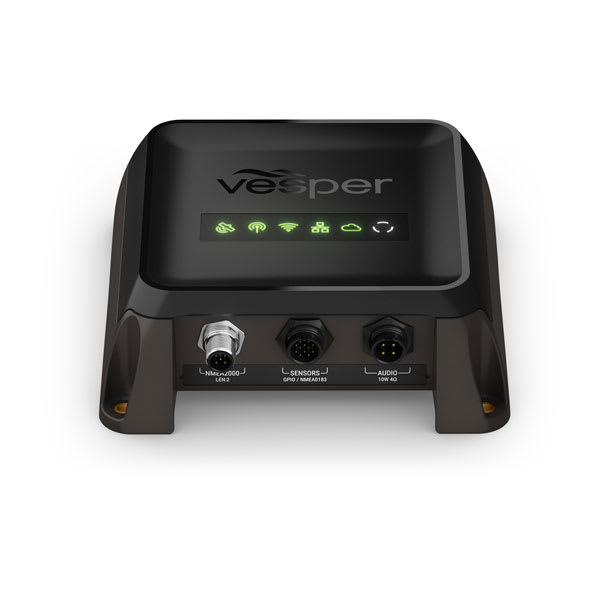

NMEA 2000®-Gateway | 1 isolierter Micro-C-Stecker, AIS, GPS- und MOB-PGN-Ausgabe, Gateway-Übersetzung in/aus NMEA 0183 |
---|---|
NMEA 2000®-LEN-Wert | 2 |
NMEA 0183-Details | 1 isolierter NMEA 0183-Anschluss, AIS- und GPS-Sätze, Gateway-Übersetzung in/aus NMEA 2000®, 4800/38400 Baud |
WLAN-Sicherheit | WPA2-Personal |
Cloud-Konnektivität | LTE-Cat1 mit Fallback auf 3G (USA, Kanada), 3G (Europa, Asien), integrierte SIM, integrierte Antenne, externer SMA-RP-Antennenanschluss |
Steuerungsausgänge | 2; Low-Side-Driver (maximal 150 mA) |
Sensoren |
|
Mit NMEA 2000® kompatibel | Ja |
---|---|
Sensor für das Umgebungslicht | Ja |
Steuerkurs | 9 Achsen, Genauigkeit: +/- 10 Grad, Aktualisierungsrate: 10 Hz (maximal) |
Barometer | Aktualisierungsrate von maximal 1 Hz (Durchschnitt) |
Batteriespannung | Gemessen bei Leistungsaufnahme |
Externe Sensoreingänge | 5; digital (0 bis 24 V), analog (0 bis 17 V) |
Audio |
|
Unterstützte Funktionen | VHF RX, Alarme |
---|---|
Verstärker | M1: 10 W, Klasse D, THD < 1 %, 4 Ohm H1/H1P: Klasse-D-Verstärker mit 3 W, THD < 5 % bei 85 dBA |
Externer Lautsprecher | 10W, 4 ohm |
Externe Lautsprecher | 30W, 4 ohm |
Display |
|
Bildschirm | TFT-Si-LCD, 640 x 800, 24 Bit, Farbdisplay |
---|---|
Touchscreen | Kapazitiv, optisch verbunden-LCD |
Touchscreen-Funktion | Kann mit Handschuhen und in Salzwasserumgebungen bedient werden |
Kabellänge | 6 ft (2 m) |
Kurzbefehl für Kanal 16 | Ja |
Verbindungen |
|
Drahtlose Konnektivität | Zugangspunkt für bis zu 5 Handgeräten (insgesamt maximal 10 Geräte), simultaner Client-Modus, 2,4 GHz, 802.11b/g/n, integrierte Antenne, externer SMA-RP-Antennenanschluss (optional) |
---|
Elektrische Daten |
|
Sicherheitsabstand zum Kompass | Standard: 80 cm (31,5-Zoll), Steuer: 40 cm (15,7") |
---|
Instrumentenfunktionen |
|
Beleuchtung | 600 cd/m2 |
---|
